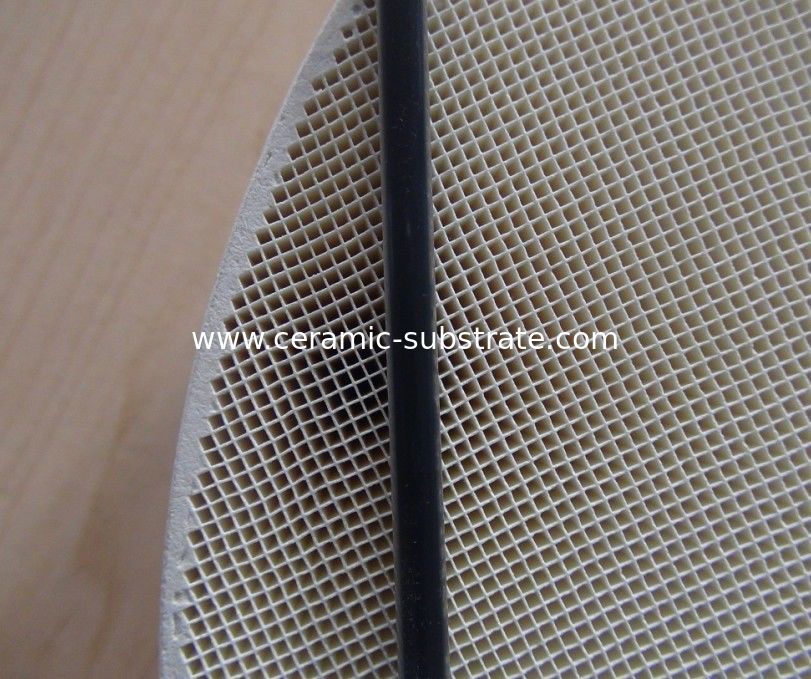

Trasportatore di catalizzatore ceramico rotondo

Oggetto

Valori standard

Metodo di prova

Thinkness della parete

100CPSI

0.45MM±0.03

calibro a corsoio

200CPSI

0.36MM±0.03

calibro a corsoio

300CPSI

0.28MM±0.03

calibro a corsoio

400CPSI

0.21MM ±0.03

calibro a corsoio

Dimensioni globali

OD: <100MM

±1.0MM

calibro a corsoio

            ≥100MM

±1%

calibro a corsoio

Altezza: <150

±1.0

calibro a corsoio

       ≥150

±1%Height

calibro a corsoio

Crepa interna

Prospettiva della luce intensa

Oggetto

Valore standard

Metodi di prova

prodotto chimico

componente

Al2O3

35.2%±1%

prodotto chimico

analisi

SiO2

50.9%±1%

MgO

13.9%±1%

Contenuto cristallino principale di fase della cordierite

≥90%

Diffrazione ai raggi X

Compressivo

forza a

stanza

temperatura

Xis di aa

≥15Mpa

materiale universale

 macchina di prova

Xis di BB

≥2Mpa

Xis di cc

≥0.15Mpa

assorbimento di acqua

23-27%

Metodo gravimetrico

ammorbidire temperatura

 ≥1400℃

forno a resistenza elettrico ad alta temperatura

CTE (800℃)

≤1.5*10-6/℃

dilatometro termico

shock termico

resistenza

450℃

Tre volte non si fendono

raffreddamento a aria

Densità delle cellule (CPSI): 100~400

Oggetto

(millimetro)

Dimensione sezionale

(millimetro²)

Area della sezione

Forma della sezione

(millimetro)

Altezza

1

144 (4,66")

16282

L'altezza può essere progettata dal cliente.

(L'altezza standard): 76.2mm (3"), 101.6mm (4"), 127mm (5"),

152.4mm (6").

2

150

17671

3

165 (6,5")

21382

4

170

22698

5

175

24052

6

190 (7,5")

28352

7

210

34636

8

228 (9")

40828

9

240 (9,5")

45238

10

267 (10,5„)

55990

11

286 (11,25")

64242

12

305 (12")

73061

13

330 (13")

85529
